上海湖泉閥門集團有限公司PZ-I手動配水閘閥 ，PZ-I手動配水閘閥具有重量輕、結構簡單、操作方便、密封性能好等優點,可供礦山井下水泵房各吸水井配水之用。手動配水閘閥供應,使用配水閘閥選礦前要做好各種準備工作。水處理工藝主要是選礦時要對水質進行監測和分析。在生產過程中,必須要保證所有設備都能正常運行。主要用于礦山井下各吸水井配水,也可用于選礦、水處理水池泄水。水中不含有腐蝕性的介質,水溫不大于60℃。根據工作方式分為手動(PZ-I型)和電動(PZ-II型)。

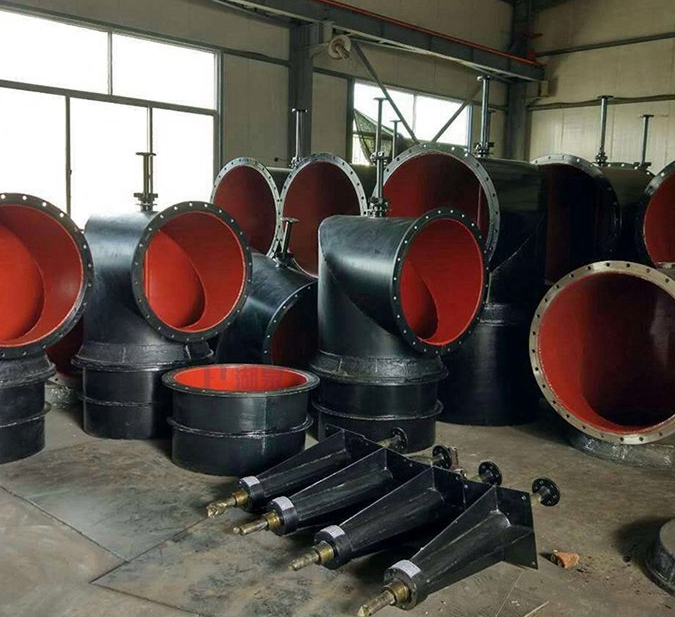

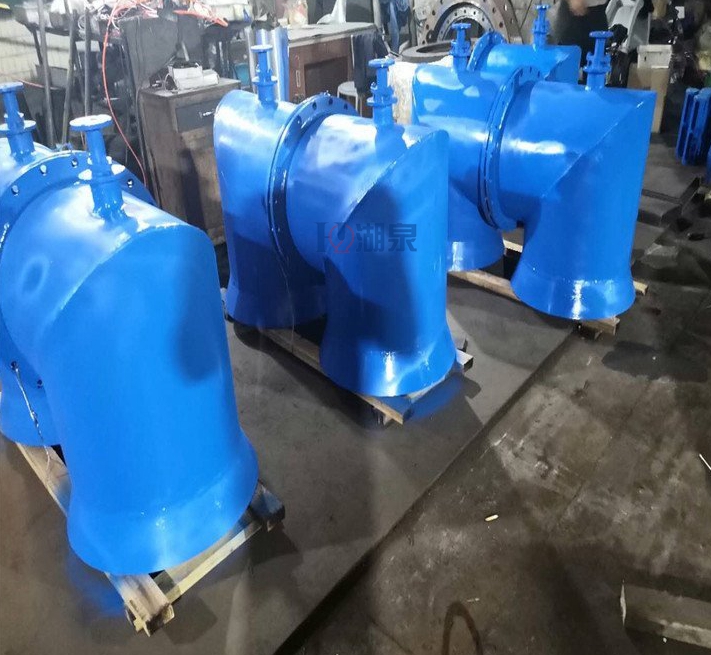

 1、 操縱裝置：設計中采用手輪和螺母固定在一起，操縱桿僅作上移動而不旋轉，為了減少旋轉，為了減少旋轉手輪時的阻力加上了滾珠采用滾動摩擦方式。 2、 閘閥：閘閥由閥體、閥舌、錐形密封環等部件組成，閥體為直角彎管式焊接件，錐形密封環是***配水閘閥密封性能好壞的關鍵部位，為整體鑄造，用法蘭與閥體連接，發舌與閥桿的連接方式為鉸接式。 3、 連接操縱桿和閥桿的便是連接桿。

產品名稱：配水閘閥，配水閘門，配水閥
產品型號：PZ-1，PZ-TT
產品規格：DN300-1200
公稱壓力：0.1MPa
適用介質：污水、清水

 PZ-1配水閘閥開啟閥門時，當閘板提升高度等于閥門通徑的1：1倍時，流體的通道*暢通，但在運行時，此位置是無法監視的。實際使用時，是以閥桿的頂點作為標志，即開不動的位置，作為它的全開位置。為考慮溫度變化出現鎖死現象, 通常在開到頂點位置上 , 再倒回 1/2－1圈 , 作為全開閥門的位置。因此 ,閥門的全開位置，按閘板的位置（即行程>來確定。有的閘閥 , 閥桿螺母設在閘板上，手輪轉動帶動閥桿轉動 , 而使閘板提升 , 這種閥門叫做旋轉桿閘閥或叫暗桿閘閥。

型 號		PZI-400	PZI-500	PZI-600	PZI-800	PZI-1000
公稱直徑（毫米）		400	500	600	800	1000
介 質		水
介質溫度		常 溫
操作行程（毫米）		216	216	290	290	314
壓力（公斤力/厘米2）	工作壓力	1
	試驗壓力	2.5
操縱方式		手 動 操 作
制造工藝		鑄造/焊接
重量（公斤）	帶法蘭短管	370	450	637	851	1431
	不帶法蘭短管	289	345	494	656	1122
備注	PZ-I-800、PZ-I-1000、PZ-I-1200為直角鋼板焊接鑄造組合形式
