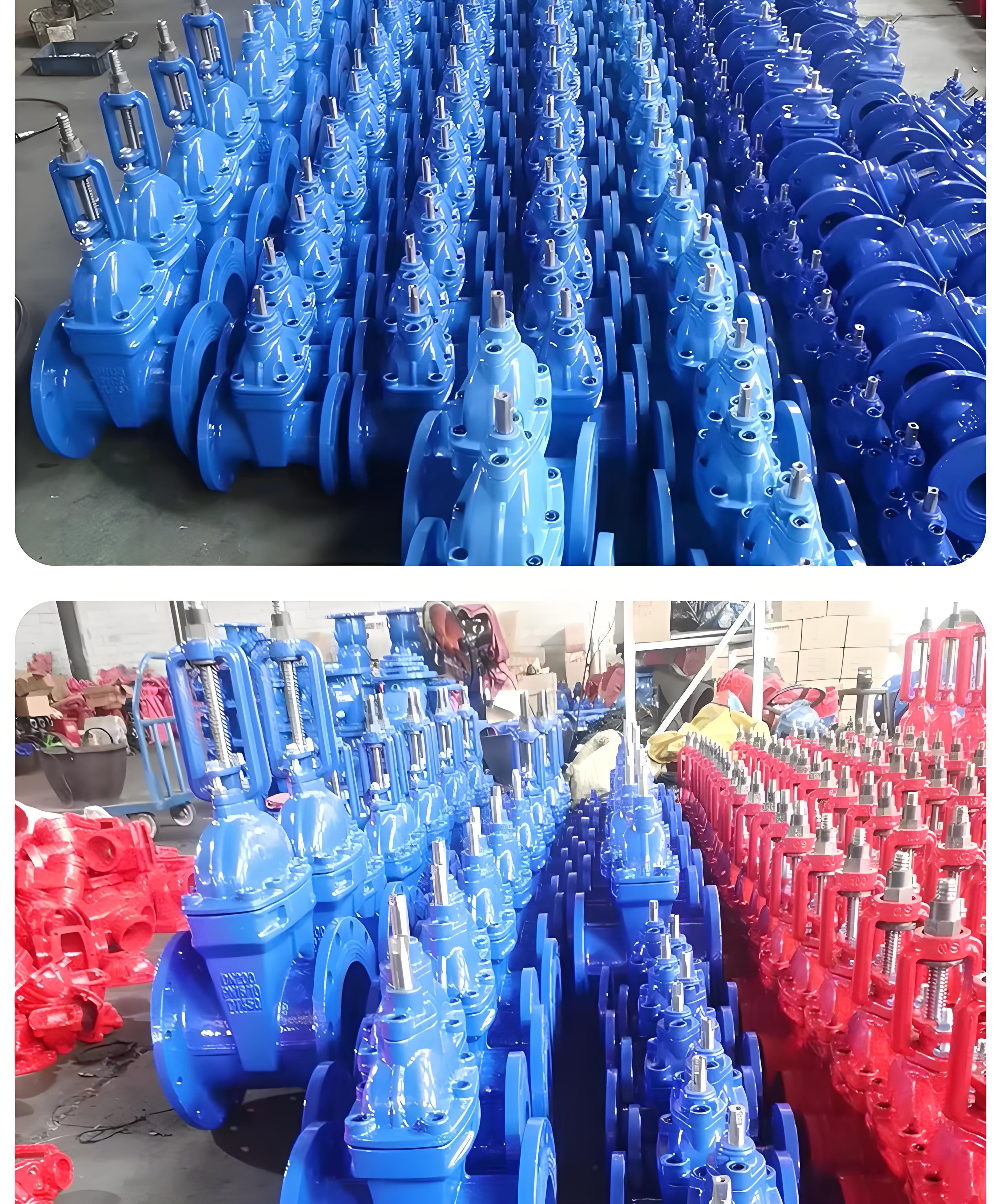

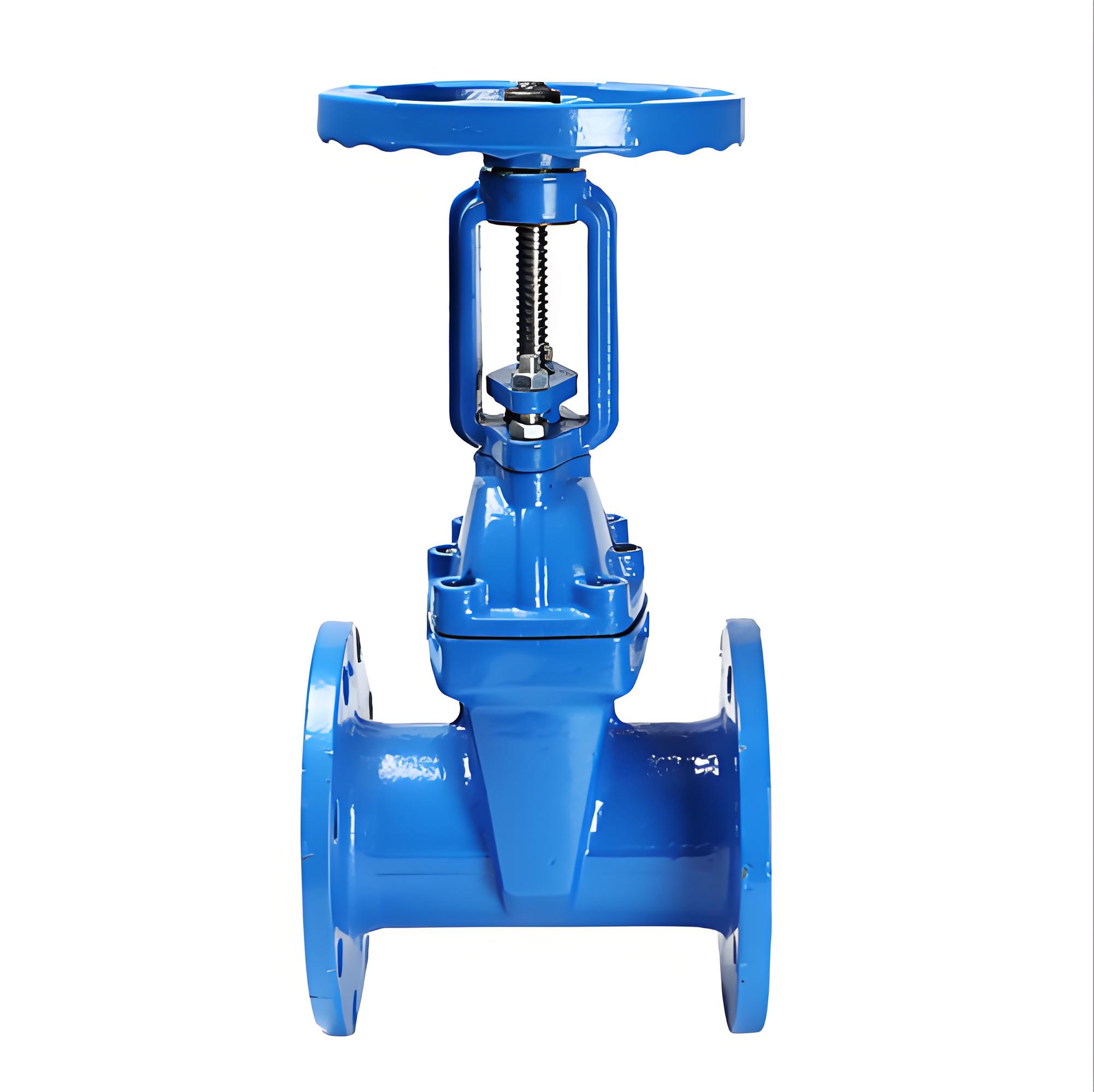

明桿閘閥是一種閥門，也被稱為平面閘閥。它的主要結構由閥門體、密封面、閥瓣、桿、手輪等組成。桿和瓦組成一個整體，瓦和閥瓣又組成了密封面。它通過手輪旋轉來提升或降低閥瓣，從而實現開啟或關閉閥門。當手輪順時針旋轉時，閥瓣會逐漸升起，這時介質可以通過閥門流過。相反，當手輪逆時針旋轉時，閥瓣會逐漸降下，這時介質就會被截?cái)?，從而達到關閉閥門的目的。


明桿閘閥：閥桿螺母在閥蓋或支架上，開閉閘板時，用旋轉閥桿螺母來實現閥桿的升降。這種結構對閥桿的潤滑有利，開閉程度明顯，因此被廣泛采用。 明桿閘閥的升降桿上有梯形螺紋，通過閥門頂端的螺母以及閥體上的導槽，將旋轉運動變?yōu)橹本€(xiàn)運動，也就是將操作轉矩變?yōu)椴僮魍屏?。明桿閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，明桿閘閥只能作全開和全關，不能作調節和節流。


常見的明桿閘閥有： 灰鑄鐵明桿閘閥，型號Z41T-16； 球墨鑄鐵明桿閘閥，型號Z41X-16Q； 鑄鋼明桿閘閥，型號Z41H-16C； 不銹鋼明桿閘閥，型號Z41W-16P。

明桿閘閥的優勢

1、 操作簡便

明桿閘閥采用手動操作，操作簡便，不需要外部的動力源，隨時可用。

2、通徑范圍廣

明桿閘閥的通徑范圍廣，可以從小到幾十毫米到數米，適用于各種流量大小的管道。

3、 密封性好

閘板和閥座采用雙面鑄造或刻面處理，密封性能好，能夠防止介質泄漏。

4、耐用性強

閘板和閥座采用材料硬度高、耐磨性好的合金材料制成，使用壽命長。

主要零部件材料

名 稱	材 質
閥 體	灰 鑄 鐵、球 墨 鑄 鐵、鑄 鋼
閘 板	球 墨 鑄 鐵 +三 元 乙　丙　或　丁　腈　橡　膠
中 口 墊	丁 腈 橡 膠、三 元 乙　丙
密 封 圈	丁 腈 橡 膠
支 架	灰 鑄 鐵、球 墨 鑄 鐵、鑄 鋼
閥 桿	不 銹 鋼
螺 栓	不 銹 鋼
壓 蓋	球 墨 鑄 鐵、鑄 鋼
閥　桿　螺　母	銅　合　金
手 輪 （傳 動 帽）	可 鍛 鑄 鐵

主要技術參數

公稱壓力：1.0～2.5MPa 　工
作溫度：0～80℃　　
法蘭標準：GB/T 17241.6 GB9113
公稱通經：50～400mm　
適用介質：水、油、氣等　試
驗標準：GB13927 AP1598

主要外形連接尺寸

DN	50	65	80	100	125	150	200	250	300	350	400
L	178	190	203	229	254	267	292	330	356	381	406
H	322	332	350	420	581	581	736	882	1009	1300	1380
H1	374	398	429	524	721	736	942	1031	1117	1655	1805
