閥門電動裝置DZW60-24T說明書，型號代表含義

[ 2024-07-29 ]

本系列電裝具有功能全、性能可靠、控制系統、體積小、重量輕、使用維護方便等特點。可對閥門實行遠控、集控和自動控制。廣泛用于電力、冶金、石油、化工、造紙、污水處理等行業。

本產品的性能符合JB/T8528-1997《普通型閥門電動裝置技術條件》的規定。隔爆型的性能符合GB3836.1-2000《爆炸性氣體環境用電氣設備第1部分：通用要求》，GB3836.2-2000《爆炸性氣體環境用電氣設備第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型閥門電動裝置技術條件》的規定。

電動裝置按防護類型分：有戶外型和隔爆型；

按控制方式分：有常規型、整體型和整體調節型；

按連接型式分：有轉矩型、電站型和推力型。
執行器

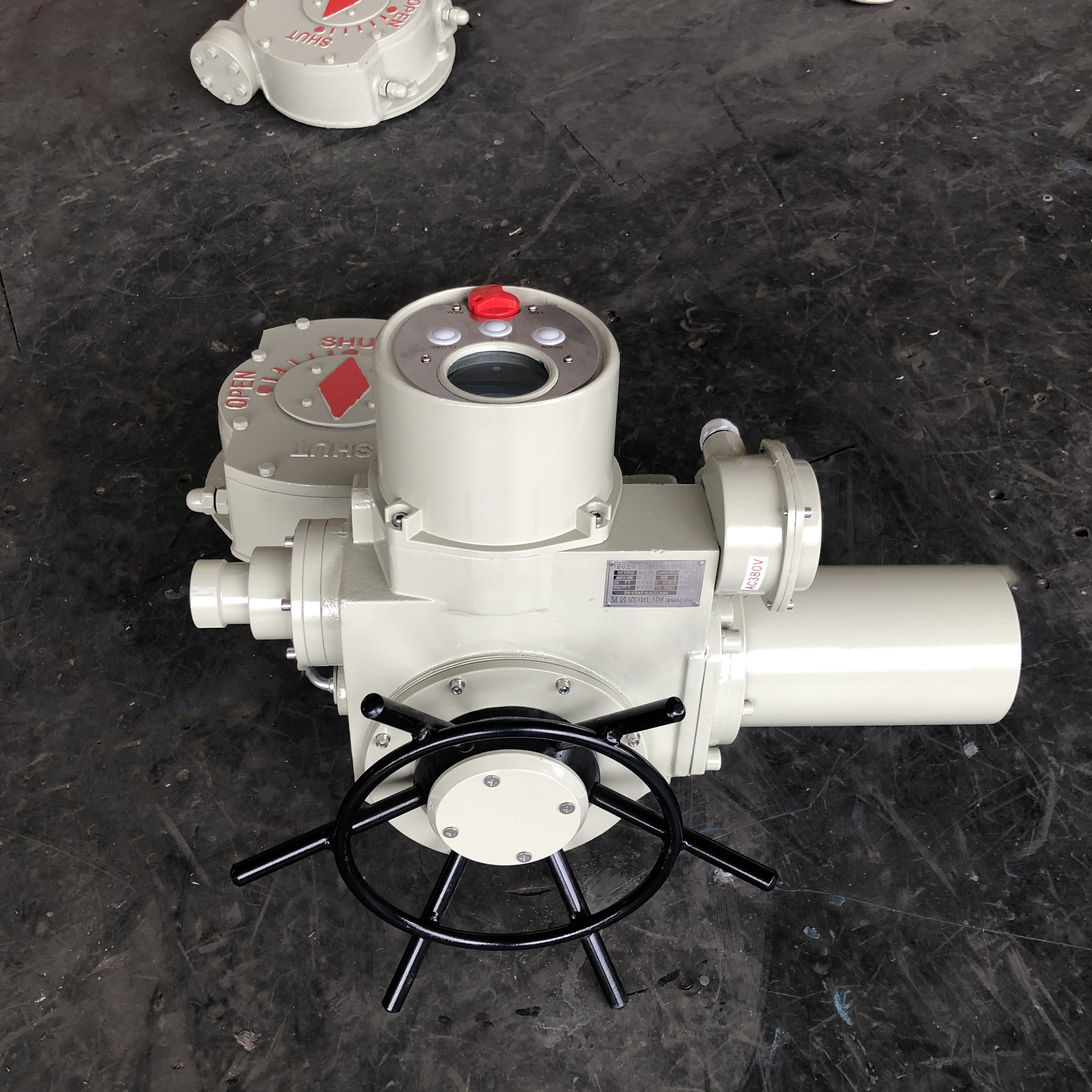

電動裝置由電動機、減速機構、力矩控制機構、行程控制機構、開度指示機構、手—電動切換機構、手輪及電氣部分組成。其傳動原理如圖所示。

注意：隔爆型電氣部分增加了隔爆面結構，并采用隔爆型接線盒和YBDF隔爆型閥門用電動機。安裝、調試和維護時，不可損傷隔爆面；不得在爆炸環境下拆去與電氣有關的箱蓋帶電操作，打開電氣箱蓋前必須先切斷電源；重裝時蓋嚴緊固以保證隔爆性能！
執行器廠家

3.1 電源：常規，三相380V（50Hz）

特殊，三相660V、415V（50Hz 、60Hz）；

單相220V、110V（50Hz 、60Hz）

3.2 工作環境：

3.2.1 環境溫度：-20~+60℃ （特殊訂貨-40~+80℃）。

3.2.2 相對濕度：≤95%（25℃時）。

3.2.3防護類型：戶外型用于無易燃、易爆和無腐蝕性介質的場所。隔爆型產品有dⅠ和dⅡBT4兩種，dⅠ適用于煤礦非采掘工作面；dⅡBT4用于工廠，適用于環境為ⅡA、ⅡB級T1~T4組的爆炸性氣體混合物。（詳見GB3836.1）

3.2.4防護等級：IP55 （特殊訂貨IP65、IP67）。

3.3 工作制：短時10分鐘（特殊訂貨30分鐘）。

3.4.1 型號規格和主要性能參數見表1

表1

型號規格	公稱轉矩（N·m）	公稱推力（KN）	閥桿直徑	轉圈數（圈）	手動 速比	輸出轉速（r/min）	電機功率（KW）	參考重量（Kg）
Z5	50	20	28	60	1:1	12	0.12	28
Z10	100	40	28	60	1:1	24/36	0.25/0.37	45
Z15	150	40	28	60	1:1	24/36	0.37/0.55	50
Z20	200	100	40	60	1:1	18/24	0.37/0.55	55
Z30	300	100	40	60	1:1	18/24	0.55/0.75	58
Z45	450	150	48	120	1:1 (20:1)	24/36	1.1/1.5	110
Z60	600	150	48	120	1:1 (20:1)	24/36	1.5/2.2	120
Z90	900	200	60	120	1:1 (25:1)	24/36	2.2/3	139
Z120	1200	200	60	120	1:1 (25:1)	24/36	3/4	142
Z180	1800	325	70	150	22.5:1	18/24	4/5.5	250
Z250	2500	325	70	150	22.5:1	18/24	5.5/7.5	255
Z350	3500	700	80	150	20:1	18/24	7.5/10	330
Z500	5000	700	80	150	20:1	18/24	10/15	350

注1：可按用戶要求提供其它轉速:12/18/24/30/36/42/48/60（r/min）

注2：當產品提供四層計數器時，轉圈數為表1轉圈數×10

3.4.2電機技術參數見表2

表2

功率KW	0.12	0.25	0.37	0.55	0.75	1.1	1.5	2.2	3	4	5.5	7.5	10	15
電流A	0.57	1.03	1.38	2.2	2.62	4	4.12	5.25	7.9	8.87	12.05	15.6	20.5	26.6

執行器廠家
DZW60-24T型號代表的含義是推力型閥門電動裝置，‌適用于多回轉閥門電動裝置。‌DZW60-24T型號中的“DZW”部分代表閥門電動裝置的類型，‌其中“D”可能代表電動裝置，‌“Z”可能代表直線運動或推力型裝置。‌數字“60”可能是該型號的特定標識或性能指標，‌而“-24T”中的“24”可能表示某種技術規格或參數，‌而“T”可能表示該裝置具有特定的推力特性或適用于某種特定的應用場景。‌這種型號命名方式通常用于標識產品的類型、‌規格和性能，‌以便于分類、‌采購和使用。‌DZW60-24T型號的閥門電動裝置主要用于閥門的開啟、‌關閉或調節控制，‌適用于閘閥、‌截止閥、‌隔膜閥、‌柱塞閥、‌節流閥、‌水閘門等多種類型的閥門。‌這種裝置通常被視為對閥門實現遠程控制、‌集中控制和自動控制的重要驅動設備，‌具有功能全面、‌性能可靠、‌控制系統靈活、‌體積小、‌重量輕、‌使用維護方便等特點。‌
